| 产品特性：液压制动器 | 品牌：焦作制动器13782803994 | 类型：液压制动器 |
| 型号：YWZ10-500/121 | 尺寸：标准 | 用途：制动器 |
| 制动轮直径：500 | 推动器：ED-121/6 | 包装：木箱 |
| YTD2000-60：YT1-180Z/12 | ED1250-60：MZD1-300 |

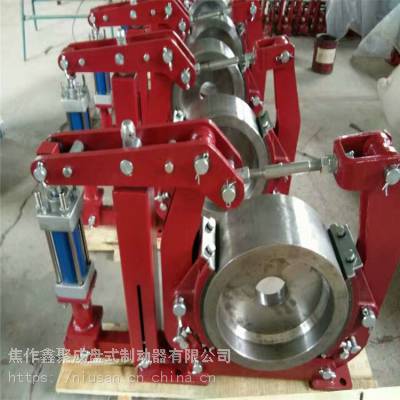

YWZ10-500/121工业制动器 电力液压块式制动器 焦作制动器
SDZ1系列电磁制动器抱闸
一、用途
该系列电磁失电制动器为通电电磁吸合，断电摩擦制动式制动器。主要与Y系列电动机配套生成一种的YEJ系列电磁制动三相异步电动机。用于冶金、建筑、化工、食品、机床、包装等机械中，实现快速停车和准确定位，可用在断电时安全（防险）制动等场合。
二、特点
这种制动器具有结构紧凑、安装方便、适用性广、噪音低、工作频次高、动作灵敏、制动可靠等优点，是工业现代化中一种理想的自动化执行元件。
三、工作原理及安装维护
电磁失电制动器主要由励磁部份（磁轭1、线圈2、弹簧3、衔铁4）、制动盘8、花键9套等主要零部件组成。励磁部份通过安装螺钉7安装在机座上，旋合安装螺钉7调整气隙至规定值δ后，反向旋出空心螺栓6，顶紧励磁部份。花健套9通过键与传动轴相连；制动盘8与花健套9通过花键啮合。当线圈2断电时，在弹簧3的作用下，制动盘8与衔铁4、机座端面10（或制动板11）产生摩擦力，通过花键套9传给传动轴使轴制动。当线圈2通电后，在电磁力作用下，衔铁4被吸向磁轭1，使制动盘8松开，传动轴制动解除。(设备检修停电时，可通过轴向扳动手动释放机构5，使制动解除。)
安装前应将摩擦副表面油污、杂物清除干净。
YT1-18ZB/2 BYT1-18ZB/2
YT1-25ZB/4 BYT1-25ZB/4
YT1-45Z/5 BYT1-25ZC/4
YT1-90Z/8 BYT1-45Z/4
YT1-125Z/10 BYT1-45Z/5
YT1-180Z/10 BYT1-45Z/6
YT1-320Z/12 BYT1-90Z/6
YT1-320Z/20 BYT1-90Z/8
YT1-25/4 BYT1-125Z/10
YT1-45/6 BYT1-180Z/8
YT1-90/8 BYT1-180Z/10
YT1-180/12 BYT1-180Z/12
YT1-25ZC/4 BYT1-320Z/12
YT1-45Z/4 BYT1-320Z/20
YT1-45Z/6 BYT1-25/4
YT1-90Z/6 BYT1-45/6
YT1-125Z/12 BYT1-90/8
YT1-180Z/12 BYT1-125/10
YT1-180Z/8 BYT1-180/12
YT1-125/10 BYT1-320/20
